Szczegóły Produktu:
|
| Typ dotykowy: | PIŁA panel dotykowy | Dotknij punktów: | jeden punkt dotykowy |
|---|---|---|---|
| Szkło: | 4mm/6mm | Napięcie wejściowe: | 5V |
| Kierowca: | Podłącz i graj | RS232: | Opcjonalny |
| Dostosowane: | Wsparcie | Berło: | USB |
| High Light: | Akustyczny panel dotykowy CJTOUCH,17-calowy panel dotykowy POS,akustyczny panel dotykowy ATM |
||
CZYM SĄ EKRANY DOTYKOWE SAW?
Technologia Surface Acoustic Wave (SAW) jest jednym z najbardziej zaawansowanych typów rozwiązań ekranów dotykowych dostępnych na rynku ekranów dotykowych.Technologia rezystancyjnego ekranu dotykowego SAW wykorzystuje fale ultradźwiękowe, które przechodzą po powierzchni panelu ekranu dotykowego.Po dotknięciu panelu część fali zostaje pochłonięta.Ta zmiana fal następnie rejestruje pozycję zdarzenia dotykowego i wysyła te informacje do kontrolera w celu przetworzenia.Sterownik następnie wysyła sygnały elektryczne do przetwornika nadawczego, który przekształca sygnał w fale ultradźwiękowe.
Informacje o kontrolerze
Każdy zestaw SAW zawiera czujnik i pasującą kombinowaną płytę kontrolera do użytku z kablem RS232 lub USB.Ta płyta kontrolera zapewnia optymalną wydajność czujnika.Oferuje doskonałą czułość na dotyk, dokładność i przyjazną obsługę.Ekrany dotykowe z falą akustyczną powierzchni AD Metro najlepiej współpracują ze sterownikiem plug and play w skrzynce odbiorczej dla systemu Windows 7 lub 8. W przypadku innych systemów operacyjnych zaleca się korzystanie z narzędzi oprogramowania i sterownika Touch Kit, aby zmaksymalizować potencjał możliwości czujnika.Oprogramowanie umożliwia przeprowadzanie kalibracji, testowanie funkcjonalności urządzenia dotykowego w teście rysowania, modyfikowanie opcji kompensacji krawędzi i nie tylko.
Typowe aplikacje:
• Automat do gier
• Kiosk wewnętrzny lub zewnętrzny
• bankomat
• Sterowanie przemysłowe
• Pompa gazowa
• W pojeździe i transporcie
• Wyposażenie medyczne
Specyfikacja produktu
| Ttechnologia | Powierzchniowa fala akustyczna (SAW) |
| Rozmiary | 8" do 32" (rozsuwanie) |
| Interfejs kontrolera | USB LUB RS232 |
| Rezolucja | 4096*4096, oś Z 256, niezwiązana z rozmiarami panelu dotykowego |
| Materiał | Czyste szkło |
| Dokładność pozycyjna | Odchylenie standardowe błędu jest mniejsze niż 0,080 cala (2 mm) |
| Transmisja światła | Ponad 90% na ASTM |
| Dotknij siły aktywacji | 30-60g |
| Trwałość | Bez zarysowań;Ponad 50 000 000 dotknięć w jednym miejscu bez awarii. |
| Twardość powierzchni | Ocena twardości Mohsa 7 |
| temperatura robocza | -20°C do +60°C |
| Temperatura przechowywania | -40°C do +70°C |
| Wilgotność | 10%-90% RH w 40°C, bez kondensacji |
| Wysokość działania | 3800m |
| Akcesoria | Kable połączeniowe, klej dwustronny, paski pyłoszczelne |
| Zatwierdzenie agencji | CE, FCC, RoHS, |
| Specyfikacja techniczna sterownika: | |
| Rozmiary (PCB) | 85mm*55mm*10mm |
| Napięcie robocze | 12V±0,5V |
| Prąd roboczy | 80mA |
| Maksymalny prąd | 100mA |
| Czas odpowiedzi | ≤10ms |
| Temperatura robocza | -10°C-70°C |
| Wilgotność pracy | 10%-90% wilgotności względnej. |
| Temperatura przechowywania | -25°C-80°C |
| Wielopunktowy dotyk | Inteligentna dyskryminacja przez oprogramowanie |
| Zatwierdzenie agencji | CE, FCC, RoHS |

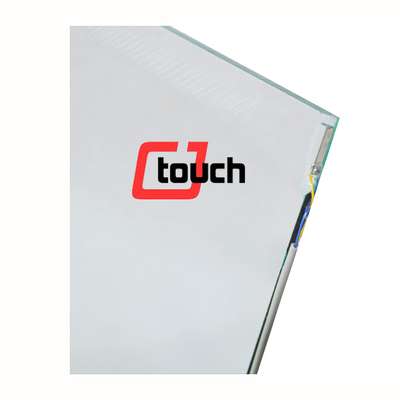

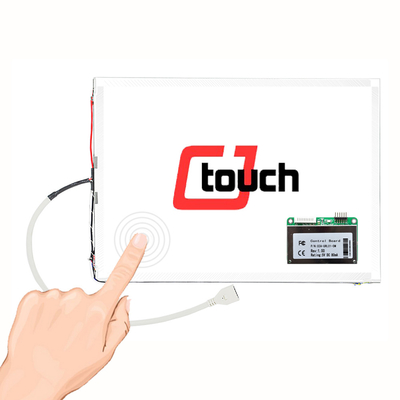

Obraz produktu
Rysunek techniczny
