Szczegóły Produktu:
|
| Rodzaj: | 4-przewodowy rezystancyjny ekran dotykowy | Izolacja: | >20MΩ/25V(DC) |
|---|---|---|---|
| Trwałość: | >35 milionów dotknięć | Transmisja światła: | 82% |
| Napięcie zasilania: | DC5V | drut: | 4 przewody |
| Odpowiedź: | <15ms | Dostosowane: | Wsparcie |
| High Light: | Rezystancyjny ekran dotykowy POS,19-calowy panel dotykowy POS,19-calowy rezystancyjny ekran dotykowy |
||
Jak działa rezystancyjny ekran dotykowy?
Mówiąc prościej, rezystancyjny ekran dotykowy to wrażliwy na dotyk wyświetlacz komputerowy, który reaguje naciskiem. Po zetknięciu się z powierzchnią ekranu dotykowego te dwa arkusze są ze sobą ściskane.Każdy arkusz ma poziome i pionowe linie, które rejestrują dokładną lokalizację dotyku.
Proces wykrywania jest jak poniżej.
Proces wykrywania Napięcie jest przykładane między elektrodą X1 i X2 na górnym arkuszu.Następnie na górnej warstwie utworzy się rozkład ekwipotencjalny równoległy do X1 i X2.
Zakładając, że elektroda X1 ma wartość 0 V (uziemienie), wówczas doprowadź napięcie 5 V do elektrody X2.Jeśli dotknie się środkowego punktu między prawą i lewą elektrodą, dolny arkusz zmierzy 2,5V.Jeśli dotknięty zostanie punkt oddalony o 1/5 od X1 (4/5 od X2), dolny arkusz zmierzy 1V.W ten sposób wykrywany jest punkt współrzędnych X.
Po wykryciu punktu współrzędnych w kierunku X, między elektrodą Y1 i Y2 na dolnym arkuszu przykładane jest napięcie.Punkt pomiędzy Y1 i Y2 (współrzędna Y) byłby mierzony przez górny arkusz, dokładnie w taki sam sposób, jak współrzędna X w kroku 1-2.
Gdy zestaw kroków 1, 3 jest powtarzany, punkty współrzędnych X i Y dotkniętych lokalizacji są ciągle wykrywane.
Czy istnieje różnica strukturalna między technologią 4-przewodową a 5-przewodową?
Podobnie jak analogowa 4-przewodowa technologia rezystancyjna, analogowy 5-przewodowy czujnik rezystancyjny składa się z górnych i dolnych arkuszy, które są skierowane do siebie z przerwą pomiędzy nimi.W przeciwieństwie do analogowej 4-przewodowej technologii rezystancyjnej, elektrody są umieszczane w czterech rogach dolnej blachy w analogowej technologii 5-przewodowej.Proces wykrywania jest jak poniżej
Główna cecha
Specyfikacja produktu
| Specyfikacja rezystancyjnego panelu dotykowego z 4 przewodami | |
| Rozmiar ogólny | 5,7 cala do 22 cali |
| Dopasować się do | Urządzenie wyświetlające panel |
| Mechaniczny | |
| Metoda wprowadzania | Palec lub dłoń w rękawiczce (guma, tkanina lub skóra) |
| Aktywna siła | Rysik lub palec lub podobny <45g~110g |
| Uderzenie piłki | ø13,0.Kula stalowa/9g, Wysokość=30cm, 1 raz, bez uszkodzeń [Uderzenie w obszarze centralnym] |
| Trwałość | >35 milionów dotknięć |
| Dokładność pozycyjna | <1,5% |
| Optyczny | |
| Transmisja światła | 82% |
| Czysta powierzchnia | <3% |
| Powierzchnia przeciwodblaskowa | <4% |
| Anty-Newtona | <10% |
| Połysk | 90 ± 20 jednostek połysku testowane na utwardzonej powierzchni przedniej Zgodnie z ASTM D 2457 |
| Elektryczny | |
| Napięcie zasilania | DC5V |
| Rezystancja obwodu | X:20~25Ω0, Y:20~250Ω |
| Liniowość | X<1,5%, Y<1,5% |
| Odpowiedź | <15ms |
| Izolacja | >20MΩ/25V(DC) |
| Wytrzymałość | Brak działających uszkodzeń przy DC50V/60sek. |
| Rezolucja | Na podstawie rozdzielczości kontrolera 4096 x 4096 |
| Środowiskowy | |
| Operacja Temperatura | -10°C ~ +60°C |
| Wilgotność pracy | 20% RH ~ 85% RH, bez kondensacji |
| Temperatura przechowywania | -40°C ~ +80°C |
| Wilgotność przechowywania | 10% RH ~ 90% RH, bez kondensacji |
| Wodoodporny | Nieuszkodzone przez bieżącą wodę nałożoną na obszar aktywny |
| Niezawodność | |
| Cykl ogrzewania | 70°C /240 godz. |
| Cykl zimny | -40°C /240 godzin |
| Cykl termiczny | -40°C ~7°0C [60 min./cykl] *10 cykli |
| System operacyjny | |
| System operacyjny | Linux/Dos/Windows ME/95/98/NT4.0/XP/2000/7/Mac OS |
| Gwarancja | |
| Ekran dotykowy 1 rok | |
| Kontroler dotykowy 1 rok | |

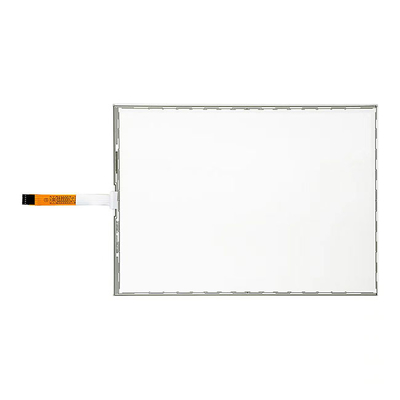

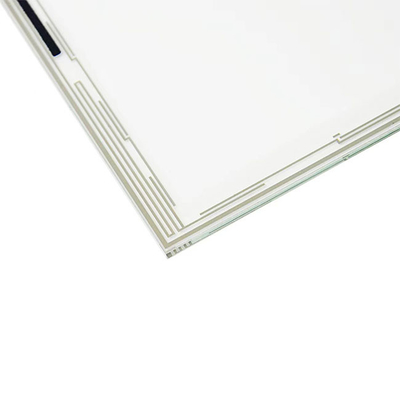

Obraz produktu
Rysunek techniczny
