Szczegóły Produktu:
|
| Nazwa produktu: | Panel LCD TFT | Rozmiar wyświetlacza: | 10,1 cala |
|---|---|---|---|
| Kąt widzenia (v/h): | 80/80/80/80 (Typ.) (CR≥10) | Kontrast: | 500 : 1 (typ.) |
| Luminancja (cd/m2): | 400 (standardowo) | Nominalne napięcie wejściowe VDD: | Nominalne napięcie wejściowe VDD |
| Przechowywanie RH:: | -20 ~ 60 °C | Robocza RH:: | 0 ~ 50 ° C |
| Czas reakcji (wzrost/spadek): | 30 (Typ.) (Tr+Td) ms | ||
| High Light: | Panel LCD TFT 1280x800,panel LCD TFT do medycyny,panel wyświetlacza LVDS 10.1 '' |
||
OGÓLNY OPIS

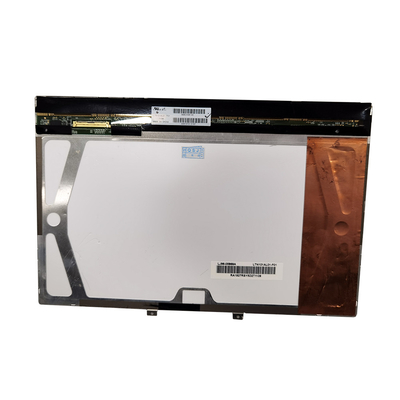

CJLTN101AL01 to kolorowy wyświetlacz ciekłokrystaliczny TFT (Thin Film Transistor) z aktywną kolorową matrycą
(LCD), który wykorzystuje amorficzny krzemowy TFT jako urządzenia przełączające.
Model ten składa się z panelu LCD TFT, obwodu sterownika i modułu podświetlenia.
Rozdzielczość 10,1 cala zawiera 1280 x 800 pikseli i może wyświetlać do 16 777 216 kolorów.
Kierunek godziny 6 to optymalny kąt widzenia.
APLIKACJE
• komputer przenośny
• Jeśli ten produkt nie jest używany do zastosowań na PC, ale dla innych, prosimy o kontakt z SEC
INFORMACJE OGÓLNE CECHY
• Wysoki współczynnik kontrastu
• Rozdzielczość WXGA (1280 x 800 pikseli)
• Niskie zużycie energii
• Szybka odpowiedź
• Tryb tylko DE (włączanie danych)
• Interfejs LVDS 3.3 V
• Produkt ekologiczny (zgodny z RoHS)
APLIKACJE
• komputer przenośny
• Jeśli ten produkt nie jest używany do zastosowań na PC, ale dla innych, prosimy o kontakt z SEC
INFORMACJE OGÓLNE
|
Przedmiot |
Specyfikacja |
Jednostka |
Notatka |
|
Obszar wyświetlania |
216,96(poziom)x 135,60(pion)(10,1(przekątna) |
mm |
|
|
Element sterownika |
Aktywna matryca a-Si TFT |
|
|
|
Kolory wyświetlacza |
16 777 216 |
zabarwienie |
6-bitowy + FRC |
|
Liczba pikseli |
1280x 800 |
piksel |
|
|
Układ pikseli |
Pionowy pasek RGB |
|
|
|
Skok pikseli |
0,1695(poziom)x 0,1695(pion) |
mm |
TYP |
|
Tryb wyświetlania |
Normalnie czarny, tryb PLS |
|
|
|
Obróbka powierzchniowa |
Blask |
|
|
OCENA ŚRODOWISKOWA ABSOLUTNA
|
Przedmiot |
Symbol |
Min. |
Maks. |
Jednostka |
Notatka |
|
Temperatura przechowywania |
TSTG |
-20 |
60 |
C |
-1 |
|
temperatura pracy (temperatura powierzchni szkła) |
TOPR |
0 |
50 |
C |
-1 |
|
Wstrząs (niedziałający) |
Snop |
|
240 |
g |
(2),(4) |
|
Wibracje (bez działania) |
Vnop |
|
2,41 |
g |
(3),(4) |
JEDNOSTKA PODŚWIETLENIA
|
Przedmiot |
Symbol |
Min. |
Typ. |
Maks. |
Jednostka |
Notatka |
|
Prąd do przodu LED |
JEŚLI |
|
23 |
|
mama |
|
|
Napięcie do przodu LED |
VF |
2,8 |
2,9 |
3 |
V |
|
|
Napięcie tablicy LED |
wiceprezes |
|
17,4 |
|
V |
6 diod VFX |
|
Pobór energii |
P |
|
2,4 |
2,5 |
W |
IFXVFX 36 diod LED |
|
działający czas życia OI |
godz |
10000 |
|
|
Godzina |
-1 |
Charakterystyka AC LVDS
|
TEM |
SYMBOL |
MIN. |
TYe |
MA入 |
n1 |
|
|
|
Częstotliwość zegara wejściowego LVDS; |
FcuK_ LVD |
20 |
|
p0 |
t tc |
|
|
|
Margines skośny RIN |
pOMh Fcuy Lvos265 MHz |
RSKM |
400 |
|
*… |
|
8 |
|
65MHzFcuy Lost220MHz |
-o00 |
|
o… |
|
8 |
||
|
Modulacja częstotliwości zegara wejściowego LVDS podczas SSCG |
FcLK_MoD |
|
|
… |
ja |
|
|
|
Maksymalne odchylenie taktowania wejścia LVDS podczas SSCG |
FcLK_DEv |
|
|
- |
C |
|
|
Rysunek
Detale
Moduł TFT LCD
