Szczegóły Produktu:
|
| Kąt widzenia: | 89/89/89/89 (Typ.) (CR≥10) | Rozmiar: | 18,5 cala |
|---|---|---|---|
| Czas odpowiedzi: | 9 (Typ.) (G do G) ms | Kontrast: | 3000:1 (standardowo) |
| Typ interfejsu: | 30 pinów LVDS (1 kanał, 8-bit) | Napięcie zasilające: | 5.0V (typ.) |
| High Light: | 30-pinowy panel LCD IPS,panel LCD LVDS IPS,ekran LCD IPS 1366 * 768 |
||
PRZEGLĄD

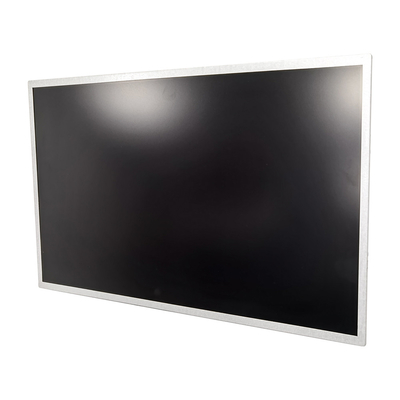

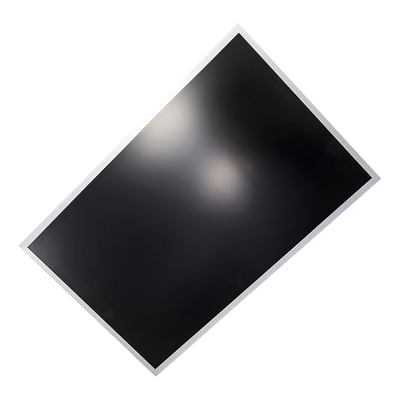

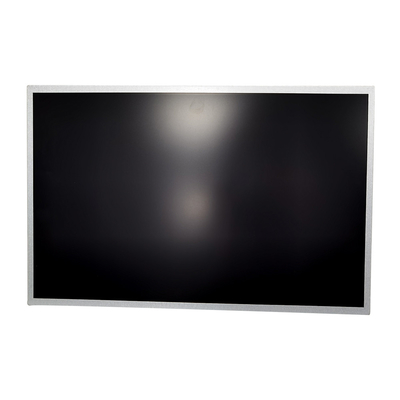

CJV185BJ1-LE1 to 18,5-calowy wyświetlacz ciekłokrystaliczny TFT z podświetleniem WLED i 30-stykowym 1-kanałowym wyświetlaczem LVDS
berło.Ten moduł obsługuje format HDTV 1366 x 768 i może wyświetlać do 16,7 mln (8 bitów) kolorów.ten
moduł konwertera podświetlenia nie jest wbudowany.
FUNKCJE
?Wysoka jasność (250 nitów)
?Wysoki współczynnik kontrastu (3000? 1)
?Szybki czas odpowiedzi (od szarego do szarego średnio 9,0 ms)
?Wysokie nasycenie kolorów (NTSC 72%)
?Rozdzielczość HDTV (1366 x 768 pikseli), prawdziwy format HDTV
?Tryb tylko DE (włączanie danych)
?Interfejs LVDS (sygnalizacja różnicowa niskiego napięcia)
?Zoptymalizowany czas odpowiedzi dla częstotliwości odświeżania 60 Hz
?Bardzo szeroki kąt widzenia: technologia Super MVA
?Zgodność z RoHS.
OGÓLNE SPECYFIKACJE
|
Przedmiot |
Specyfikacja |
Jednostka |
|
Aktywny obszar |
409,8(poziom)x 230,4(pion) |
mm |
|
Obszar otwierania ramki |
413,4 (poziom) x 234,0 (pion) |
mm |
|
Element sterownika |
aktywna matryca a-si TFT |
|
|
Liczba pikseli |
1366x RGBx 768 |
piksel |
|
Rozstaw pikseli (subpiksel) |
0,1 (poziom) x 0,3 (pion) |
mm |
|
Układ pikseli |
Pionowy pasek RGB |
|
|
Pobór energii |
14,89 W (maks.) [komórka 4,89 W (maks.) + BLU 10,00 W (aks.) |
Wat |
|
Kolory wyświetlacza |
16,7 mln |
kolor |
|
Tryb pracy wyświetlacza |
Tryb transmisyjny/normalnie czarny |
|
|
Obróbka powierzchniowa |
Powłoka przeciwodblaskowa (zamglenie 1,0%), twarda powłoka (3H) |
SPECYFIKACJE MECHANICZNE
| Przedmiot | Min. | Typ. | Maks. | Jednostka | |
| Rozmiar modułu | Poziomy (H) | 429,87 | 430,37 | 430,87 | mm |
| Pionowy(V) | 254.1 | 254,6 | 255,1 | mm | |
| Głębokość (D) | 9,5 | 10,5 | 11,5 | mm | |
| Waga | 1170 | 1230 | 1290 | g | |
ABSOLUTNE OCENY ŚRODOWISKA
| Przedmiot | Symbol | Wartość | Jednostka | |
| Min. | Maks. | |||
| Temperatura przechowywania | TST | -20 | 60 | C |
| działająca temperatura otoczenia | SZCZYT | 0 | 50 | PC |
| Wstrząs (niedziałający) | SNOP | 50 | g | |
| Wibracje (bez działania) | VNOP | 1 | g | |
Uwaga (1) Zakres temperatury i wilgotności względnej pokazano na poniższym rysunku.
(a) 90% RH Max.(Ta ? 40 ºC).
(b) Temperatura mokrego termometru powinna wynosić 39 ºC Max.(Ta > 40ºC).
(c) Brak kondensacji.
Uwaga (2) Maksymalna temperatura robocza jest oparta na warunkach testowych, w których temperatura powierzchni
obszar wyświetlania jest mniejszy lub równy 65 ºC z samym modułem LCD w komorze o kontrolowanej temperaturze.
Zarządzanie temperaturą powinno być brane pod uwagę przy projektowaniu produktu końcowego, aby zapobiec temperaturze powierzchni
powierzchni wyświetlania powyżej 65 ºC.Zakres temperatur pracy może ulec pogorszeniu w przypadku
niewłaściwe zarządzanie temperaturą w końcowym projekcie produktu.
Uwaga (3) 11 ms, półsinusoida, 1 raz dla ± X, ± Y, ± Z.
Uwaga (4) 10 ~ 200 Hz, 30 min, 1 raz na X, Y, Z.
Uwaga (5) Podczas testowania wibracji i wstrząsów uchwyt mocujący moduł musi być wystarczająco twardy i sztywny, aby
moduł nie zostałby skręcony ani zgięty przez osprzęt.
Konfiguracja pomiaru:
Moduł LCD powinien być ustabilizowany w danej temperaturze przez 1 godzinę, aby uniknąć nagłych zmian
zmiana temperatury podczas pomiaru.W celu ustabilizowania luminancji pomiar
należy wykonać po zapaleniu podświetlenia przez 1 godzinę w pomieszczeniu bezwietrznym.
