Szczegóły Produktu:
|
| Nazwa produktu: | Panel LCD TFT | Rozmiar: | 27 cali |
|---|---|---|---|
| Rodzaj: | TFT | Współczynnik proporcji (szer.: wys.): | 16:9 |
| Napięcie zasilające: | 12,0 V (typowo) | Częstotliwość odświeżania: | 60Hz |
| High Light: | Panel dotykowy 3840x2160 TFT,4-pasmowy panel wyświetlacza LCD TFT,panel dotykowy TFT 800 Cd |
||
Ogólny opis
CJG270zan01.0 to 27,0-calowy moduł LCD A-SI TFT-LCD wprowadzony na rynek przez firmę CJTOUCH.Wyposażony jest w podświetlenie WLED, w tym napęd podświetlenia sterownika LED, bez dotyku.Temperatura pracy wynosi 0 ~ 40°C, temperatura przechowywania -20 ~ 50°C, a odporność na wibracje to 1,5 g (14,7 m / s²).Jego typowa biblioteka ekranów funkcji jest podsumowana jako: szeroki gambit kolorów, DCI-P3, sRGB, wysoka jasność, białe podświetlenie LED, w tym sterownik LED, odwrócenie terminala, 10-bitowa skala szarości, powierzchnia mgły powierzchniowej.W oparciu o bibliotekę ekranów funkcji, model ten jest zalecany do zastosowań przemysłowych, obrazowania medycznego i podświetlania na zewnątrz.Zgodnie z informacjami uzyskanymi przez bibliotekę ekranową, produkt ten został wyprodukowany masowo w I kwartale 2017 r., a obecny stan produkcji to produkcja masowa.Obecnie model ten zawiera 11 informacji o spotach i 26 informacji o dostawcach w bazie danych ekranów, która jest głównym modelem rynku baz danych ekranów.Biblioteka ekranów po raz pierwszy ustaliła parametry dla tego modelu 8 listopada 2016 r. i zaktualizowała je po raz ostatni 13 marca 2021 r. Jako produkt AHVA, zawsze czarny wyświetlacz, moduł transmisji LCD, CJG270ZAN01.0 może dostarczyć 800 płyt CD /m² jasność wyświetlacza 1000:1 kontrast transmisji i 89/89/89/89 (typ.) (CR≥10) (lewo/prawo/góra/dół) Kąt widzenia, najlepszy kąt widzenia to pełny widok, jego czas reakcji wynosi 16/25 (typ./maks.) (Tr+Td) ms.Dzięki 8-bitowemu sygnałowi w skali szarości + Hi-FRC dla każdego piksela, produkt może wyświetlać 1,07B koloru, a jego nasycenie kolorów wynosi 94% (NTSC).Do podświetlenia w tym produkcie zastosowano źródło światła bocznego WLED o żywotności 30 tys. godzin, w tym sterownik LED.CJG270zan01.0 przyjmuje interfejs sygnału eDP (2 kanały, 4 linie), łącznie 51 pinów, przyjmuje połączenie zaciskowe, napięcie ekranu sterującego wynosi 12,0 V (typ.).Jego typowa pionowa częstotliwość odświeżania Fv wynosi 60 Hz.
Specyfikacja
| Nazwa modelu | CJG270ZAN01.0 |
| Rozmiar ekranu | 27,0 cala |
| Typ ekranu | LCM,a-Si TFT-LCD |
| Liczba pikseli | 3840(RGB)×2160 , UHD |
| Układ | Pionowy pasek RGB |
| Obszar aktywny (mm) | 596,16 (szer.) × 335,14 (wys.) mm |
| Zarys (mm) | 630 (szer.) × 368,2 (wys.) × 23,4 (gł.) mm |
| Obszar ramki (mm) | 602,0 (szer.) × 340,4 (wys.) mm |
| Leczenie | Antyodblaskowy |
| luminancja | 800 cd/m² (typ.) , czytelny w świetle słonecznym |
| Współczynnik kontrastu | 1000:1 (typ.) (TM) |
| Kąt widzenia | 89/89/89/89 (Typ.) (CR≥10) Lewo/Prawo/Góra/Dół |
| Odpowiedź | 7/5 (Typ.) (Tr/Td) ms |
| Dobry widok w | Symetria |
| Tryb pracy | AMVA, normalnie czarny, przepuszczalny |
| Głębia koloru | 1,07B 90% (CIE1931) |
| Podświetlenie | WLED, 30K godzin, ze sterownikiem LED |
| Waga netto | 3,40 kg (typowo) |
| Używany do |
Wysoka jasność zewnętrzna, obrazowanie medyczne, Aplikacja na skalę przemysłową |
| Maks.Oceny |
Temperatura przechowywania: -20 ~ 50°C Temperatura pracy: 0 ~ 40 ° C |
| Typ interfejsu | eDP (2 kanały, 4 linie) , 51 pinów , Złącze |
| Ekran dotykowy | Bez |
| Zgodność z RoHS | Zgodność z RoHS |
| Pakiet |
5 sztuk/pudełko Waga: 20 kg Rozmiar: 730x265x470 mm (DxSxW) |
Specyfikacje mocy wejściowej są wymienione w następujący sposób:
| Symbol | Opis | Min | Typ. | Maks. | Jednostka | Warunki |
| VDD | Napęd logiczny/LCD Napięcie |
4,5 | 5.0 | 5,5 | V | ±10% |
| IDD1 | Prąd wejściowy | - | 1,18 | TBD | A | VDD= 5,0 V, cały biały wzór przy 60 Hz |
| - | 1,37 | TBD | A | VDD= 5,0 V, cały biały wzór przy 75 Hz | ||
| PDD1 | Moc VDD | - | 5,94 | TBD | W | VDD= 5,0 V, cały biały wzór przy 60 Hz |
| - | 6.84 | TBD | W | VDD= 5,0 V, cały biały wzór przy 75 Hz | ||
| Pędzę | Prąd rozruchowy | - | - | TBD | A | Notatka 1 |
| VDDrp | Dopuszczalna logika/LCD Napięcie tętnienia napędu |
- | - | TBD | mV | VDD= 5,0 V, cały biały wzór przy 75 Hz |
Moduł TFT LCD
| Nazwa/oznaczenie złącza | Złącze interfejsu/karta interfejsu |
| Producent | STM P-DWA |
| Wpisz numer części |
MSCKT2407P30HB AL230F-A0G1D-P |
| Numer części obudowy współpracującej | FI-X30HL (typ zablokowany) |

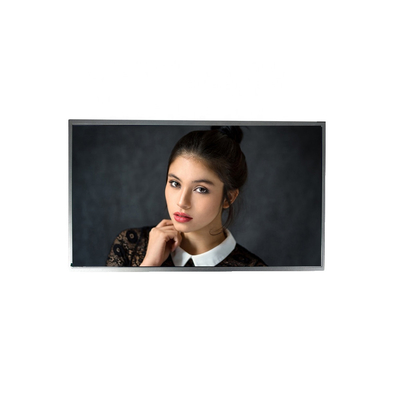

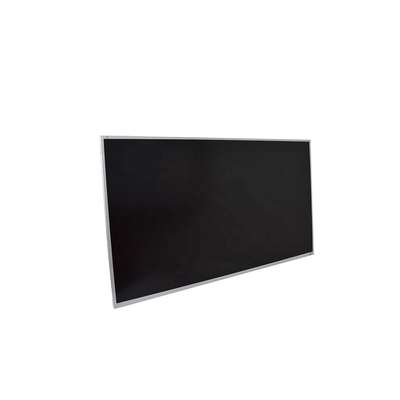

Obrazy szczegółowe
