Szczegóły Produktu:
|
| Rozmiar ekranu: | 21,5" | Kąt widzenia: | 89/89/89/89 (Typ.) (CR≥10) |
|---|---|---|---|
| Częstotliwość odświeżania: | 60Hz | System sygnalizacji: | LVDS (2 kanały, 8-bit), terminal, 30 pinów |
| Nominalne napięcie wejściowe: | Nominalne napięcie wejściowe | Typ podświetlenia: | 15S4P WLED, 30 tys. godzin |
| High Light: | 250-nitowy panel TFT LCD,21,5-calowy panel TFT LCD |
||
Ogólny opis

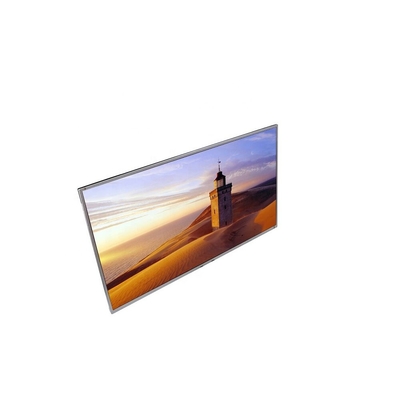

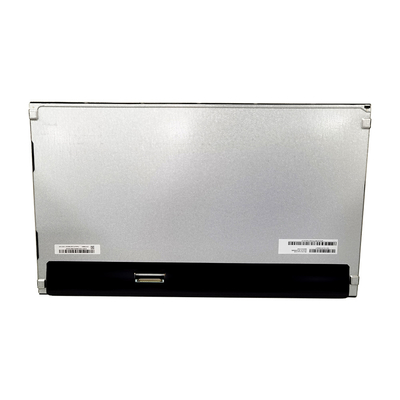

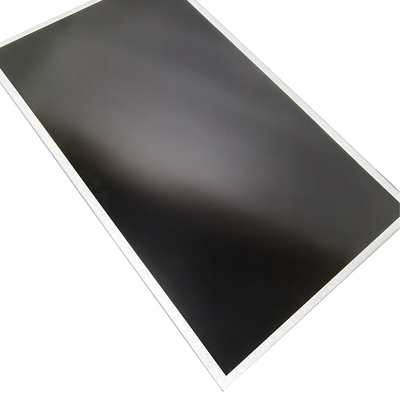

Ta specyfikacja dotyczy 21,5-calowego modułu Color a-Si TFT-LCD T215HVN01.1.
Wyświetlacz obsługuje format ekranu Full HD - 1920(H) x 1080(V) i 16,7 mln kolorów (8 bitów RGB)
wprowadzanie danych ).Interfejs wejściowy to dwukanałowy LVDS, a ten moduł nie zawiera sterownika;
tablica do podświetlania.
SPECYFIKACJA
| PRZEDMIOTÓW | Jednostka | SPECYFIKACJA |
| Przekątna ekranu | [mm] | 546,86 (21,53”) |
| Aktywny obszar | [mm] | 476,64 (wysokość) x 268,11 (pionowa) |
| Piksele wys. x pion. | 1920(x3)x1080 | |
| Skok pikseli | [mm] | 248,25 (na jedną triadę) x 248,25 |
| Układ pikseli | Pionowy pasek RGB | |
| Tryb wyświetlania | Tryb VA, normalnie czarny | |
| Biała luminancja (środek) | [cd/m2 ] | 250 (typ.) |
| Współczynnik kontrastu | 3000 typ.) | |
| Czas odpowiedzi | [ms] | 18ms (typ., wł./wył.) |
|
Pobór energii (moduł LCD + jednostka podświetlająca) |
[Wat] |
15.2 Typ.) Moduł LCD ∶PDD(Typ.)=3.1@ całkowicie biały wzór, Fv-60Hz Jednostka podświetlenia: PBLU(Typ.)=12.1@Is=65mA |
| Waga | [Gramy] | 1670 |
| Wymiar konspektu | [mm] | 495,6(wysokość)x 292,2(pionowo)x10,6(głębokość)typ. |
| Interfejs elektryczny | Dwukanałowy LVDS, 8-bitowe wejście danych RGB | |
| Kolor wsparcia | 16,7 mln kolorów | |
| Obróbka powierzchniowa | Przeciwodblaskowy, 3H | |
|
Zakres temperatury Operacyjny Przechowywanie (wysyłka) |
[o C] [o C] |
0 do +50 -20 do +60 |
| Zgodność z RoHS | Zgodność z RoHS | |
| Zgodność z całkowitym kosztem posiadania | Zgodność z TCO 6.0 |
W przypadku przekroczenia następującej maksymalnej oceny może wystąpić trwałe uszkodzenie
| Opis | Min. | Maks. | Jednostka | Uwaga |
| Temperatura pracy | 0 | 50 | komputer] | Uwaga 2-1 |
| Temperatura powierzchni szkła (działanie) | 0 | 65 | reo | Uwaga 2-1 Funkcja oceniana tylko |
| Działanie Wilgotność | 5 | 90 | [% wilgotności względnej] | Uwaga 2-1 |
| Temperatura przechowywania | -20 | 60 | szt.] | |
| Wilgotność przechowywania | 5 | 90 | T% RH] |
Zalecane warunki pracy
| Symbol | Opis | Min | Rodzaj | Maks. | Jednostka | Uwaga |
| VDD | Zasilanie Napięcie wejściowe | 4,5 | 5 | 5,5 | [Wolt] | |
| IDD | Prąd wejściowy zasilania (RM) | 0,62 | 0,74 | [A] | VDD=5,0V, czarny wzór, Fv=6OHz | |
| 0,7 | 0,84 | [A] | VDD=5.0V, wzór czarny, Fv=75Hz | |||
| PDD | Pobór mocy VDD | 3.1 | 3,7 | [Wat] | VDD=5.0V, wzór czarny, Fv=60Hz | |
| 3,5 | 4.2 | Wat] | VDD=5.0V, wzór czarny, Fv=75Hz | |||
| Pędzę | Prąd rozruchowy | 3 | [A] | Uwaga 3-1 | ||
| VDDrp | Dopuszczalne napięcie tętnienia VDD | 500 | [mV] | VDD= 5.0V, wzór czarny, Fv=75Hz |
Poniżej przedstawiono schemat blokowy 21,5-calowego kolorowego modułu TFT-LCD.
Detale
Rysunki
