Szczegóły Produktu:
|
| Nazwa produktu: | Panel LCD TFT | Rozmiar: | 15,6'' |
|---|---|---|---|
| Aktywny obszar: | 344,16 (poziom) × 173,95 (pion) | Skok pikseli: | 0,17925(poziom) x 0,17925(pion) |
| Układ pikseli: | Pionowy pasek RGB | Kolory wyświetlacza: | 16,7 mln |
| Tryb wyświetlania: | Normalnie czarny | ||
| High Light: | Moduł cienkowarstwowy TFT LCD,moduł TFT LCD 15,6 cala 1920x1080 |
||
Ogólny opis

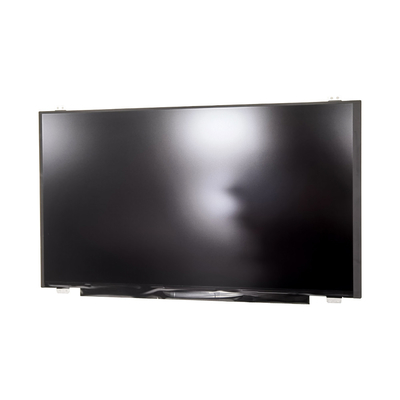

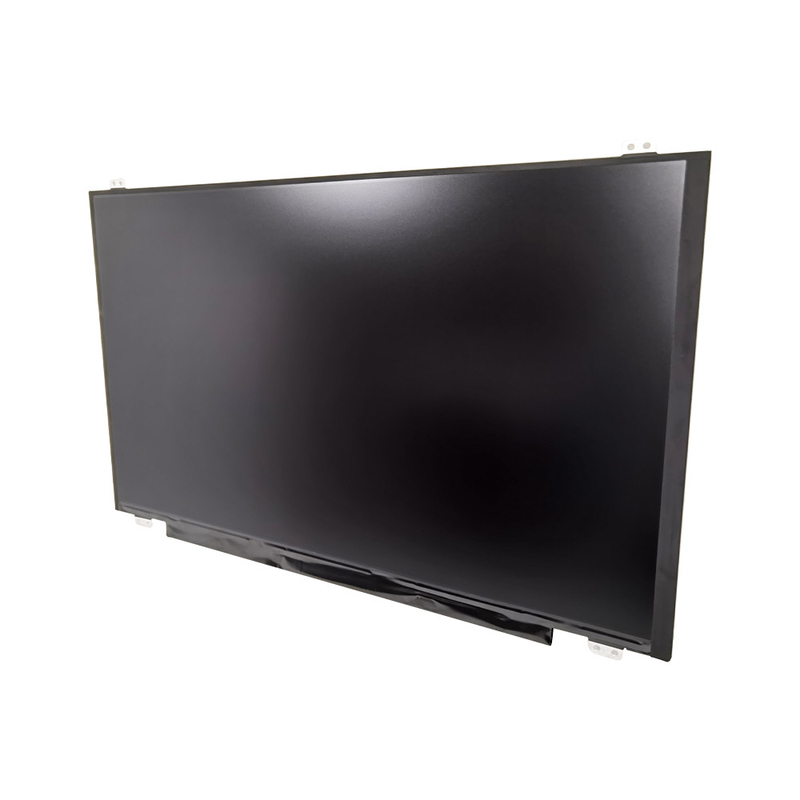

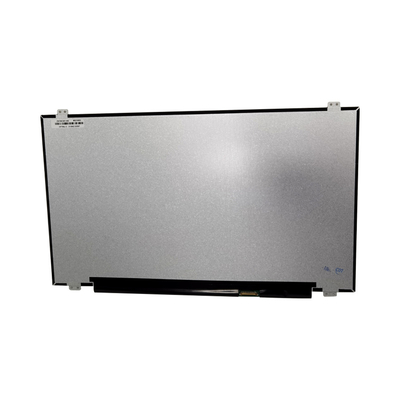

Specyfikacja dotyczy modelu 15,6” (CJZN156CS01.300) LCM.
W tym modelu wbudowany jest sterownik LED do jazdy z podświetleniem.
Matryca wykorzystuje tranzystor cienkowarstwowy Si jako urządzenie przełączające.
Ten wyświetlacz TFT LCD ma aktywny obszar wyświetlania o przekątnej 15,6 cala i rozdzielczości FHD
(1920 w poziomie na 1080 pikseli w pionie).Każdy piksel jest podzielony na CZERWONE, ZIELONE, NIEBIESKIE kropki, które
są ułożone w pionowy pasek, a ten moduł może wyświetlać 16,7 M (6bit + 2 FRC) kolorów i 45% gamy kolorów.
Zastosowany w tym module panel TFT-LCD charakteryzuje się niskim współczynnikiem odbicia i wyższym kolorem.Dlatego to
moduł nadaje się do POS.
Cechy
(1) 2-pasmowy interfejs eDP z szybkością łącza 2,7 Gb/s
(2) 16,7 mln (6 bitów + 2 FRC) głębi kolorów, gama kolorów 45%
(3) Produkt ekologiczny (produkt wolny od RoHS i halogenów)
(4) Na pokładzie obwód napędowy LED
(5) Niskie napięcie jazdy i niskie zużycie energii
Ogólne dane techniczne
| Aktywny obszar | 344,16(poziom)x193,59(pion) | mm | |
| Liczba pikseli | 1920(poziom)x1080(pion) | piksele | |
| Skok pikseli | 0,17925(poziom)x×0,17925(pion) | mm | |
| Układ pikseli | Pionowy pasek RGB | ||
| Kolory wyświetlacza | 16,7 mln | ||
| Gama kolorów | 45%@CIE1931 | ||
| Tryb wyświetlania | Normalnie czarny | ||
| Zarys wymiarowy | 359,50x206,50x3,2 | mm | |
| Waga | 460 | g | |
| Obróbka powierzchniowa | Przeciwodblaskowy | ||
| Twardość powierzchni | 3H | ||
| Pobór energii | OC: 0,75 (maks.) | Aosaic | |
| Moduł 3.564 (maks.) | NX7 | ||
| W | (@Mozaika |
Pozycje testu niezawodności i jego warunki przedstawiono poniżej.
| Nie | Przedmioty testowe | Warunki |
| 1 | Test przechowywania w wysokiej temperaturze | 60 ℃, 48 godzin |
| 2 | Test przechowywania w niskiej temperaturze | -20 ℃, 48 godzin |
| 3 | Test działania w wysokiej temperaturze i wysokiej wilgotności | 50 ℃, 80% RH, 48 godzin |
| 4 | Test działania w wysokiej temperaturze | 50 ℃, 48 godzin |
| 5 | Test działania w niskiej temperaturze | 0 ℃, 48 godzin |
Detale
Definicja statycznego współczynnika kontrastu, kąty widzenia są zdefiniowane pod kątem, pod którym współczynnik kontrastu jest duży
więcej niż 10 w czterech kierunkach względem kierunku prostopadłego modułu Ansun (dwa kąty pionowe: do góry θy+ a
i w dół θy-;oraz dwa kąty poziome: prawy θx+ i lewy θx-).Standardową konfigurację pomiaru pokazano na rysunku
8 i 9
Mechaniczny wymiar zarysu
USZCZELKA
PRZECHOWYWANIE
(1) Nie pozostawiaj modułu w wysokiej temperaturze i wysokiej wilgotności przez długi czas.Jest wysoce zalecany
Do przechowywania modułu w temperaturze od 0 do 35 ℃ i wilgotności względnej poniżej 70%.
(2) Nie przechowuj modułu TFT-LCD w bezpośrednim świetle słonecznym.
(3) Moduł należy przechowywać w ciemnym miejscu.Zabrania się stosowania światła słonecznego lub fluorescencyjnego podczas
sklep.
